আপনি যদি কখনও একটি ডিজিটাল রক্তচাপ মনিটর আলাদা করে থাকেন তবে আপনি জানেন যে যে অংশটি সর্বাধিক স্থান নেয় এবং পরিমাপের অভিজ্ঞতাকে প্রভাবিত করে তা প্রায়শই সেন্সর বা MCU নয়। এটি ছোট এয়ার পাম্প। এটি কাফটিকে লক্ষ্য চাপে স্ফীত করে, তারপরে এটিকে স্থির রাখে যখন সেন্সর দুর্বল পালস ওয়েভ ক্যাপচার করে। যদি এটি খুব দ্রুত স্ফীত হয়, কফ টানটান এবং অস্বস্তিকর বোধ করে। যদি এটি খুব ধীরে ধীরে স্ফীত হয় তবে পরিমাপটি খুব বেশি সময় নেয়। যদি লিকেজ সামান্য বেশি হয়, রিডিং ড্রিফ্ট হতে পারে। আওয়াজ বেশি হলে রাতে পরিবারের সদস্যদের বিরক্ত করতে পারে।
গত কয়েক বছর ধরে, আমি রক্তচাপ মনিটরের বেশ কয়েকটি প্রকল্পে কাজ করেছি। আমি দেখেছি প্রকৌশলীরা ভুল পাম্প বেছে নেওয়ার পরে সম্পূর্ণ হাউজিংগুলিকে নতুন করে ডিজাইন করেন, এবং আমি দেখেছি ক্রয়কারী দলগুলি শুধুমাত্র বড় রিটার্ন মোকাবেলা করার জন্য কয়েক সেন্ট সঞ্চয় করে। এই নিবন্ধে, আমি বাস্তব-বিশ্ব নির্বাচন এবং যাচাইকরণের দৃষ্টিকোণ থেকে রক্তচাপ মনিটরের জন্য সঠিক মিনি ডিসি এয়ার পাম্প কীভাবে নির্বাচন করতে হয় সে সম্পর্কে কথা বলতে চাই৷
কেন পাম্প স্পেসগুলিকে "শুধু যথেষ্ট ভাল" হিসাবে বিবেচনা করা যায় না
অনেক লোক দাম এবং আকার দিয়ে শুরু করে এবং ধরে নেয় যে যতক্ষণ পাম্পটি কফকে স্ফীত করতে পারে ততক্ষণ এটি ঠিক আছে। কিন্তু রক্তচাপ মনিটরের খুব নির্দিষ্ট প্রয়োজনীয়তা রয়েছে। একটি প্রাপ্তবয়স্ক কফ সাধারণত 300 mmHg এর কাছাকাছি পৌঁছাতে হয়। পেডিয়াট্রিক মোড কম হতে পারে, কিন্তু যেভাবেই হোক, একটি নির্দিষ্ট সময়ের মধ্যে পাম্পকে অবশ্যই 500CC বায়ুর পরিমাণ টার্গেট চাপে স্ফীত করতে হবে। যদি মুদ্রাস্ফীতি 10 সেকেন্ডের বেশি সময় নেয়, ব্যবহারকারীরা মনে করেন যে তারা খুব দীর্ঘ অপেক্ষা করছে, বিশেষ করে বারবার পরিমাপের সময়।
আরও গুরুত্বপূর্ণ, ফুটো হার গুরুত্বপূর্ণ। কফটি 300 mmHg এ স্ফীত হওয়ার পরে, সিস্টেমটিকে অন্তত কয়েক সেকেন্ডের জন্য চাপ স্থিতিশীল রাখতে হবে যাতে সেন্সর সংকেত সংগ্রহ করতে পারে। পাম্প বা ভালভ অভ্যন্তরীণভাবে ফুটো হলে, চাপ ধীরে ধীরে নেমে যাবে। অ্যালগরিদম এটিকে একটি কাফ লিক হিসাবে ব্যাখ্যা করতে পারে বা পুনরায়-স্ফীত হতে পারে, পরিমাপ ব্যর্থতার কারণ হতে পারে। সুতরাং ফুটো হার সর্বাধিক চাপের চেয়ে আরও গুরুত্বপূর্ণ পরামিতি।
আরেকটি সহজে উপেক্ষিত পয়েন্ট হল আজীবন পরীক্ষার শর্ত। একটি রক্তচাপ মনিটর দিনে কয়েকবার, বছরে কয়েকশ বার এবং কয়েক বছরে কয়েক হাজার বার ব্যবহার করা যেতে পারে। কিন্তু পাম্প লাইফটাইম সাধারণত একটি নির্দিষ্ট ডিউটি চক্রের অধীনে পরীক্ষা করা হয়, যেমন 10 সেকেন্ড চালু, 2 সেকেন্ড বন্ধ এবং 5 সেকেন্ড নিষ্কাশন, 80,000 বার পুনরাবৃত্তি করা হয়। এটি অবিরাম ক্রিয়াকলাপকে অনুকরণ করে, ক্রমাগত চলমান নয়। যদি আপনি একটি এয়ার ম্যাট্রেস বা ম্যাসেজ ডিভাইসের মতো একটি ক্রমাগত মুদ্রাস্ফীতি অ্যাপ্লিকেশনে পাম্প ব্যবহার করেন, তাহলে এর আজীবন মূল্যায়ন অবশ্যই পুনরায় করতে হবে। অতএব, একটি ডেটাশিট পড়ার সময়, সর্বদা পরীক্ষার শর্তগুলি পরীক্ষা করুন। শুধু "80,000 চক্র" সংখ্যা তাকান না.
মূল পরামিতি ভেঙে ফেলা
মুদ্রাস্ফীতির সময়:10 সেকেন্ডের কম সময়ে একটি 500CC ট্যাঙ্কে 0 থেকে 300 mmHg পর্যন্ত। এটি একটি মূলধারার স্তর। কিন্তু মনে রাখবেন যে প্রকৃত টিউবিং দৈর্ঘ্য, ভালভের ছিদ্রের আকার এবং কাফের ভলিউম এই সময়টিকে প্রভাবিত করে। নির্বাচনের সময়, শুধুমাত্র একটি ট্যাঙ্ক নয়, প্রকৃত কফ দিয়ে পরীক্ষা করা ভাল।
ফুটো হার:একটি 500CC ট্যাঙ্কে 300 mmHg থেকে 3 mmHg/মিনিটের কম। এটা সমালোচনামূলক. কিছু পাম্পের নিজের দ্বারা খুব কম ফুটো থাকে, কিন্তু ভালভ এবং টিউব যুক্ত করার পরে, সামগ্রিক ফুটো বেড়ে যায়। তাই একটি পাম্প সোর্স করার সময়, ভালভ সরবরাহকারীর দিকেও মনোযোগ দিন।
চাপ এবং প্রবাহ:68 kPa (প্রায় 510 mmHg) এর বেশি এবং 1.8 L/min. 68 kPa এর বেশি মানে পাম্পটি মার্জিন সহ 300 mmHg এর উপরে কাফকে স্ফীত করতে পারে। প্রবাহ মুদ্রাস্ফীতির গতিকে প্রভাবিত করে। এই দুটি পরামিতি একসাথে বিবেচনা করা উচিত। নিম্ন প্রবাহ সহ একটি উচ্চ চাপ রেটিং এখনও ধীরে ধীরে স্ফীত হবে।
আওয়াজ:30 সেমিতে 60 ডিবি-এর কম। এই স্তরটি একটি শান্ত ঘরে গ্রহণযোগ্য। রাতের সময় পরিমাপ বা ঘুম পর্যবেক্ষণের জন্য, একটি কম-শব্দ মডেল বেছে নিন বা কম্পন স্যাঁতসেঁতে যোগ করুন।
কাজের পরিবেশ:0-50 ডিগ্রি, 75% RH। এটি বেশিরভাগ অভ্যন্তরীণ ব্যবহারের ক্ষেত্রে কভার করে। যদি পণ্যটি গ্রীষ্মমন্ডলীয় বা ঠান্ডা অঞ্চলে বিক্রি করা হয় তবে চরম তাপমাত্রায় পাম্পের স্টার্টআপ কার্যকারিতা নিশ্চিত করুন।
ভোল্টেজ বিকল্প:DC 6V, 12V, এবং 24V। 6V সংস্করণটি 430 mA-এর কম ড্র করে, ব্যাটারি চালিত পোর্টেবল ডিভাইসের জন্য উপযুক্ত-। 12V সংস্করণটি 300 এমএ-এর কম ড্র করে, বেশিরভাগ হোম ব্লাড প্রেসার মনিটরের জন্য উপযুক্ত। 24V সংস্করণটি 150 mA এর কম আঁকে, যা শিল্প বা সিস্টেম ইন্টিগ্রেশনের জন্য উপযুক্ত। ভোল্টেজ নির্বাচন প্রধানত সামগ্রিক শক্তি আর্কিটেকচার উপর নির্ভর করে। কোন পরম সেরা পছন্দ আছে.
কিভাবে 6V, 12V, এবং 24V এর মধ্যে নির্বাচন করবেন
কোন আদর্শ উত্তর নেই, তবে আপনি বিভিন্ন মাত্রা থেকে বিচার করতে পারেন। আপনার রক্তচাপ মনিটর যদি শুকনো ব্যাটারি দ্বারা চালিত হয়, যেমন চারটি AA ব্যাটারি, 6V সংস্করণটি আরও উপযুক্ত কারণ এটি সরাসরি ব্যাটারি ভোল্টেজের সাথে মেলে এবং একটি বুস্ট সার্কিট দূর করতে পারে। যাইহোক, 6V সংস্করণ উচ্চতর কারেন্ট ড্র করে, যা ব্যাটারির জীবনকে প্রভাবিত করে। যদি ডিভাইসটি USB-চালিত হয় বা লিথিয়াম ব্যাটারিতে অন্তর্নির্মিত- থাকে, তাহলে 12V সংস্করণটি বেশি সাধারণ কারণ অনেক সেন্সর এবং MCU-এর 3.3V বা 5V প্রয়োজন এবং 12V দক্ষতার সাথে ধাপে ধাপে নামানো যেতে পারে। 24V সংস্করণ সাধারণত শিল্প সরঞ্জাম বা মাল্টি{13}}পাম্প সিস্টেমে প্রদর্শিত হয়। উদাহরণস্বরূপ, যদি একটি মেশিনকে একাধিক বায়ু পথ নিয়ন্ত্রণ করতে হয়, 24V লাইন লস কমাতে পারে এবং পাওয়ার সাপ্লাইকে সহজ করতে পারে।
কারেন্ট তাপকেও প্রভাবিত করে। 6V সংস্করণে সর্বাধিক কারেন্ট রয়েছে এবং দীর্ঘ অপারেশনের সময় এটি আরও গরম হতে পারে। 12V এবং 24V সংস্করণে কম কারেন্ট এবং কম তাপ রয়েছে। কিন্তু যদি আপনার ডিভাইস মাঝে মাঝে চলে, তাপ একটি বড় সমস্যা নয়। তাই ভোল্টেজ নির্বাচন করার সময়, প্রথমে সামগ্রিক বিদ্যুৎ সরবরাহ নির্ধারণ করুন, তারপর পাম্পের বর্তমান এবং তাপ বিবেচনা করুন।
ব্লাড প্রেসার মনিটর মেলে লুকানো বিশদ
প্রথমত, কফ ভলিউম। প্রাপ্তবয়স্ক কফ এবং বড় কফের বায়ু ভলিউম আলাদা, তাই মুদ্রাস্ফীতির সময় পরিবর্তন হয়। যদি পাম্পটি 500CC ট্যাঙ্কের জন্য রেট করা হয় এবং আপনার কাফ 800CC হয়, তাহলে মুদ্রাস্ফীতির সময় অবশ্যই 10 সেকেন্ড অতিক্রম করবে। সেক্ষেত্রে, হয় একটি উচ্চতর-প্রবাহ পাম্প বেছে নিন অথবা দীর্ঘ মুদ্রাস্ফীতি সময় গ্রহণ করুন।
দ্বিতীয়, ভালভ প্রতিক্রিয়া। পাম্প এবং ভালভ একসাথে কাজ করে। মুদ্রাস্ফীতির সময়, ভালভ বন্ধ হয়ে যায়। নিষ্কাশনের সময়, ভালভ খোলে। ভালভ ধীরে ধীরে সাড়া দিলে বা উচ্চ অভ্যন্তরীণ ফুটো থাকলে, সামগ্রিক ফুটো বৃদ্ধি পায়। তাই একটি পাম্প নির্বাচন করার সময়, ম্যাচিং ভালভ স্পেসিফিকেশন বোঝা ভাল।
তৃতীয়, কম্পন এবং শব্দ হ্রাস। পাম্প অপারেশন সময় vibrates. যদি এটি সরাসরি একটি প্লাস্টিকের আবাসনে স্থির করা হয় তবে শব্দটি প্রশস্ত করা হয়। রাবার মাউন্ট বা সিলিকন হাতা সাধারণত কম্পন কমাতে ব্যবহার করা হয়। এই বিশদটি ছোট বলে মনে হচ্ছে, তবে এটি ব্যবহারকারীর অভিজ্ঞতার উপর একটি বড় প্রভাব ফেলে।
চতুর্থ, পরিস্রাবণ এবং ধুলো সুরক্ষা। পাম্প গ্রহণ ধুলোয় আঁকলে, এটি জীবনকাল এবং প্রবাহকে প্রভাবিত করে। খাওয়ার সময় ফিল্টার ফোমের একটি স্তর যুক্ত করুন বা একটি পরিবর্তনযোগ্য ফিল্টার ডিজাইন করুন।
পঞ্চম, ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য। পাম্প একটি প্রবর্তক লোড। যখন এটি শুরু হয় এবং বন্ধ হয়, এটি ফিরে EMF তৈরি করে যা সেন্সরগুলিতে হস্তক্ষেপ করতে পারে। সার্কিট ডিজাইনে একটি ফ্লাইব্যাক ডায়োড এবং ফিল্টার ক্যাপাসিটর অন্তর্ভুক্ত করা উচিত।
সাধারণ নির্বাচন ভুল
আমি দেখেছি অনেক প্রকল্প নির্বাচনের সময় শুধুমাত্র মূল্যের উপর ফোকাস করে, শুধুমাত্র ব্যাপক উৎপাদনের পরে অত্যধিক ফুটো আবিষ্কার করার জন্য। আমি আরও দেখেছি ইঞ্জিনিয়াররা শুধুমাত্র সর্বোচ্চ চাপের দিকে তাকায় এবং প্রবাহকে উপেক্ষা করে, যার ফলে দীর্ঘ মুদ্রাস্ফীতি হয়। অন্যরা পাম্পের আজীবন পরীক্ষার অবস্থাটিকে প্রকৃত অপারেটিং অবস্থা হিসাবে বিবেচনা করে এবং পণ্যটি ছয় মাস পরে দুর্বল পাম্পের কার্যকারিতা দেখায়। এই সমস্যার মূল কারণ হল প্রকৃত অ্যাপ্লিকেশনের সাথে ডেটাশিট মেলাতে ব্যর্থ হওয়া।
আরেকটি সাধারণ ভুল হল তাপমাত্রার প্রভাব উপেক্ষা করা। কম তাপমাত্রায়, পাম্প স্টার্টআপ টর্ক বৃদ্ধি পায়। ব্যাটারি ভোল্টেজ অপর্যাপ্ত হলে, শুরু করা কঠিন হতে পারে। উচ্চ তাপমাত্রায়, রাবারের অংশগুলি দ্রুত বয়স্ক হয় এবং ফুটো বৃদ্ধি পায়। সুতরাং যদি পণ্যটি বিভিন্ন জলবায়ুতে বিক্রি করা হয় তবে উচ্চ এবং নিম্ন তাপমাত্রা পরীক্ষা করার পরামর্শ দেওয়া হয়।
একটি ব্যবহারিক রেফারেন্স:SC2717XPMস্পেসিফিকেশন

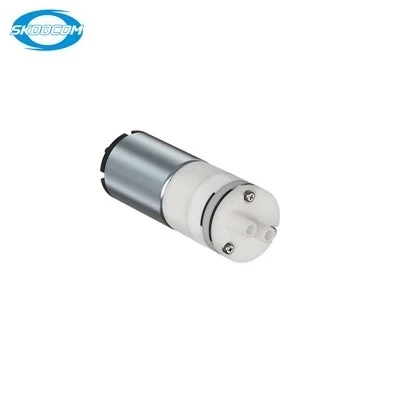

একটি উদাহরণ হিসাবে SKOOCOM এর SC2717XPM নিন। এর স্পেসিফিকেশন রক্তচাপ মনিটর অ্যাপ্লিকেশনের জন্য মোটামুটি প্রতিনিধিত্ব করে। এটি DC 6V, 12V, এবং 24V বিকল্পগুলি অফার করে। একটি 500CC ট্যাঙ্কে মুদ্রাস্ফীতির সময় 0 থেকে 300 mmHg থেকে 10 সেকেন্ডের কম। ফুটো 3 mmHg/মিনিটের কম। প্রবাহ 1.8 লি/মিনিটের বেশি। চাপ 68 kPa এর চেয়ে বেশি। 30 সেন্টিমিটারে শব্দ 60 ডিবি-এর কম। লাইফটাইম 80,000 চক্রে পরীক্ষা করা হয় (10s চালু, 2s বন্ধ, 5s নিষ্কাশন)। এই তথ্যগুলি হোম ব্লাড প্রেসার মনিটরের প্রাথমিক প্রয়োজনীয়তাগুলিকে কভার করে। এর কাজের পরিবেশ হল 0-50 ডিগ্রী, 75% RH, বেশিরভাগ অভ্যন্তরীণ পরিস্থিতির জন্য উপযুক্ত। আপনি যদি একটি রক্তচাপ মনিটর, NIBP রোগীর মনিটর, বা বায়ুসংক্রান্ত ম্যাসেজ ডিভাইস তৈরি করেন, এই মডেলটি নির্বাচনের জন্য একটি সূচনা পয়েন্ট হিসাবে কাজ করতে পারে, তারপর আপনার কাফের পরিমাণ এবং পাওয়ার সাপ্লাইয়ের উপর ভিত্তি করে সমন্বয় করা হবে।
সোর্সিং এবং বৈধতা সুপারিশ
নমুনা প্রাপ্তির পরে, শুধুমাত্র তাদের পাওয়ার করবেন না। আমি নিম্নলিখিত পরীক্ষা সুপারিশ:
মুদ্রাস্ফীতি সময় পরীক্ষা করার জন্য প্রকৃত কফ ব্যবহার করুন। স্টার্টআপ থেকে 300 mmHg পর্যন্ত সেকেন্ড রেকর্ড করুন।
300 mmHg তে স্ফীত করুন, ভালভটি বন্ধ করুন, এটি এক মিনিটের জন্য বসতে দিন এবং চাপ হ্রাস রেকর্ড করুন।
একটি শান্ত ঘর এবং একটি পটভূমি-কোলাহলের পরিবেশ উভয়েই 30 সেন্টিমিটারে শব্দ পরিমাপ করুন৷
1,000টি ক্রমাগত চক্র চালান এবং প্রবাহ এবং চাপের অবনতি পর্যবেক্ষণ করুন।
0 ডিগ্রি এবং 50 ডিগ্রিতে স্টার্টআপ এবং ফুটো পরীক্ষা করুন।
অভ্যন্তরীণ ফুটো নেই তা নিশ্চিত করতে পাম্প এবং ভালভের মিথস্ক্রিয়া পরীক্ষা করুন।
যদি এই পরীক্ষাগুলি পাস হয়, তাহলে ভর উৎপাদন বিবেচনা করুন। OEM প্রকল্পগুলির জন্য, সরবরাহকারীকে ব্যাচের সামঞ্জস্যপূর্ণ ডেটার জন্য বলুন যাতে লটের মধ্যে পারফরম্যান্সের তারতম্য এড়ানো যায়।
FAQ
প্রশ্ন: বায়ু পাম্পের জন্য কোন ফুটো হার গ্রহণযোগ্য?
উত্তর: রক্তচাপ মনিটরের জন্য, স্বাভাবিক প্রয়োজন একটি 500CC ট্যাঙ্কে 300 mmHg থেকে 3 mmHg/মিনিটের কম। কিন্তু সামগ্রিক সিস্টেম ফুটো এছাড়াও ভালভ এবং টিউব অন্তর্ভুক্ত, তাই চূড়ান্ত পণ্য সামগ্রিকভাবে পরীক্ষা করা উচিত।
প্রশ্ন: একটি 6V পাম্প কি 12V পাওয়ার সাপ্লাইতে চলতে পারে?
উত্তর: না, সরাসরি নয়। অত্যধিক ভোল্টেজ এর জীবনকে ছোট করবে বা এটিকে পুড়িয়ে ফেলবে। এটি অবশ্যই রেটেড ভোল্টেজের সাথে মেলে।
প্রশ্ন: পাম্প খুব গোলমাল হলে আমি কি করতে পারি?
উত্তর: আপনি কম্পন-স্যাঁতসেঁতে মাউন্ট যোগ করতে পারেন, নমনীয় টিউব ব্যবহার করতে পারেন এবং ইনটেক স্ট্রাকচার অপ্টিমাইজ করতে পারেন। যদি এটি যথেষ্ট না হয়, একটি নিম্ন-শব্দ মডেলে স্যুইচ করুন৷
প্রশ্ন: 80,000 চক্র কি যথেষ্ট?
উত্তর: যদি ডিভাইসটি দিনে পাঁচবার ব্যবহার করা হয়, যা বছরে প্রায় 1,825 বার. 80,000 চক্র 40 বছরেরও বেশি সময়ের সমান৷ তবে এটি নির্দিষ্ট পরীক্ষার শর্তের অধীনে। যদি পাম্পটি প্রকৃত ব্যবহারে অবিচ্ছিন্নভাবে চলে তবে জীবনকাল কম হবে।
প্রশ্ন: পাম্পের কি নিয়মিত রক্ষণাবেক্ষণ প্রয়োজন?
উত্তর: সাধারণত না। কিন্তু ইনটেক ফিল্টার ফেনা ধূলিকণা রোধ করতে পর্যায়ক্রমে প্রতিস্থাপন বা পরিষ্কার করা উচিত।
উপসংহার
রক্তচাপ মনিটরের জন্য একটি বায়ু পাম্প বেছে নেওয়া মূলত মুদ্রাস্ফীতির গতি, ফুটো, শব্দ, জীবনকাল এবং খরচের ভারসাম্য বজায় রাখে। কোনো একক পাম্প সবকিছুই ভালো করে না, কিন্তু আপনি আপনার পণ্যের অবস্থানের উপর ভিত্তি করে ট্রেড-অফ করতে পারেন। আপনি যদি একটি বহনযোগ্য রক্তচাপ মনিটর তৈরি করেন, তাহলে একটি 6V কম-পাওয়ার সংস্করণ আরও উপযুক্ত হতে পারে। একটি হোম ডেস্কটপ ইউনিটের জন্য, একটি 12V সংস্করণ আরও শক্তিশালী। শিল্প সরঞ্জামের জন্য, 24V বিবেচনা করুন। আপনি যেটি বেছে নিন, আসল কফ দিয়ে এটি যাচাই করুন। শুধুমাত্র ডেটাশিটের উপর নির্ভর করবেন না। আমি আশা করি এই নোটগুলি আপনাকে অপ্রয়োজনীয় পথচলা এড়াতে সাহায্য করবে। আপনি নির্বাচন পর্যায়ে থাকলে, নমুনা এবং পরীক্ষা সমর্থনের জন্য আমাদের সাথে যোগাযোগ করুন।
